Z SERIES

ZVH 45/L1500-3000

STAR EDITION

La primera configuración estándar en al historia de IBARMIA

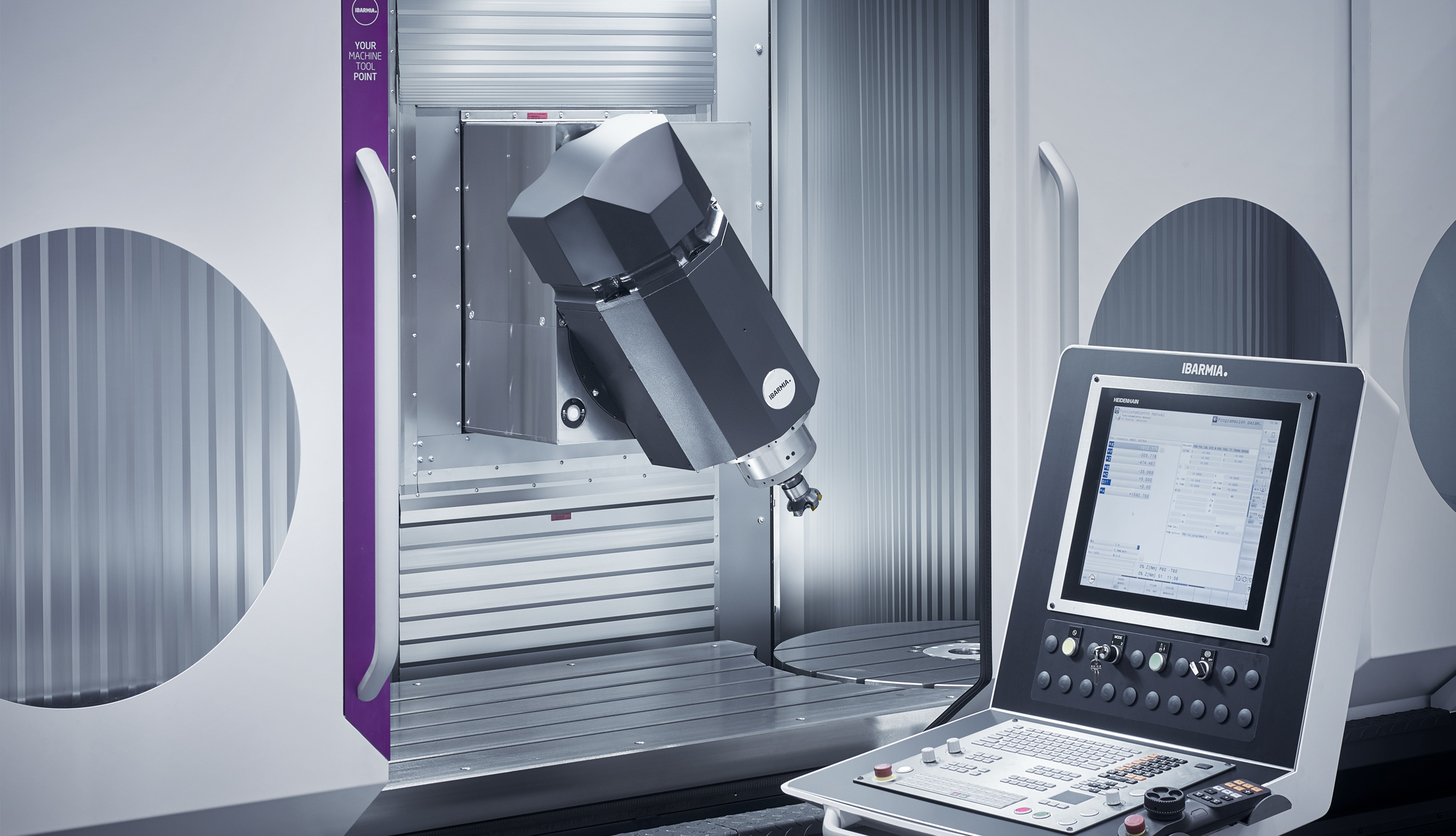

ZVH Star Edition

5 Axis

MANUFACTURING TECHNOLOGY

Nuestra máquina de columna móvil y 5 ejes definitiva; una propuesta de gran valor tecnológico y elevado equipamiento de serie, con una combinación de ejes y procesos que proporciona un extenso campo de trabajo que garantiza el retorno eficiente de su inversión.
Disponible en dos modelos: L1500 y L3000 (L: mm en eje X).

  • Cabezal ZVH

    4 ejes en punta de herramienta.
    Cabezal de giro continuo con motor directo. +/- 105º
    Hasta 20.000 rpm



ZVH 45/L1500-L3000
STAR EDITION

Concebida para abarcar el más amplio rango de requerimientos
y posibilidades de mecanizado.

STAR L1500

Alojamientos

SK 40 HSK 63

Recorridos

X • 1700 mm / Y • 800 mm / Z • 800 mm • B +/- 105º /
Diámetro máximo de volteo • 1100 mm

Electrohusillo

Hasta 46 kW - 12.000 rpm (Opción: 15.000 rpm)

Almacén de herramientas

60 posiciones

STAR L3000

Alojamientos

SK 40 • HSK 63

Recorridos

X • 3000 mm / Y • 800 mm / Z • 800 mm • B +/- 105º /
Diámetro máximo de volteo • 1100 mm

Electrohusillo

Hasta 46 kW - 12.000 rpm

Almacén de herramientas

40 posiciones (Opción: 60 posiciones)

Z SERIES

PARA CONOCER MÁS A FONDO ESTE PRODUCTO

ZVH Star Edition

Caracterísiticas destacadas

Mesa fija & columna móvil

Configurada para abarcar el más amplio rango de requerimientos y posibilidades de mecanizado, la suma entre arquitectura de columna móvil y la mesa fija de 1700 o 3000 x 850 mm permite un múmero ilimitado de aplicaciones.

Mesas giratorias

Que en combinación con la mesa fija permiten el mecanizado silmultáneo en 5 ejes: divisores de eje vertical
integrados en la bancada (de serie en STAR 1500)
y/o divisores de sobremesa con posibilidad de utilización tanto vertical como horizontal.

Electrohusillo: el husillo definitivo

Una pieza maestra para el mecanizado de diferentes materiales, diversas geometrías, series cortas y largas producciones.
Alojamiento SK-40 / HSK 63 • Hasta 15.000 rpm

Controles numéricos de alta gama

Especialmente adecuados para fresado de alta velocidad y mecanizado en 5 ejes.
Heidenhain TNC 640 HSCI / Fanuc 31i-B5

Opción ZV 45/L3000 STAR

La serie ofrece la posibilidad equipar el modelo STAR L3000 mediante un cabezal vertical ZV para mecanizado
en 3 y 4 ejes continuos.

Sectores industriales

  • AEROSPACE

    AEROSPACE

  • AUTOMOTIVE

    AUTOMOTIVE

  • OIL & GAS

    OIL & GAS

  • FERROCARRIL

    FERROCARRIL

  • VALVES & PUMPS

    VALVES & PUMPS

  • MOLDS & DIE

    MOLDS & DIE

  • MACHINERY

    MACHINERY

  • ENERGY

    ENERGY

  • CRANES

    CRANES

MACHINE PROGRAM

Ir al programa
