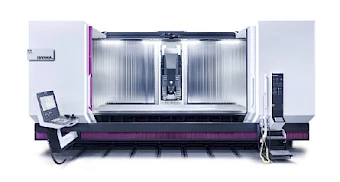

Z SERIES

CENTROS DE MECANIZADO DE MESA FIJA Y COLUMNA MÓVIL

Para piezas de geometría longitudinal, trabajo pendular, o volteo sobre divisor hasta ø2000 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Flexibilidad sin límites gracias a la elevada configurabilidad que ofrece la combinación de mesa fija y columna móvil: desde los modelos básicos de 3 ejes hasta los más avanzados de 5 ejes y multiproceso.

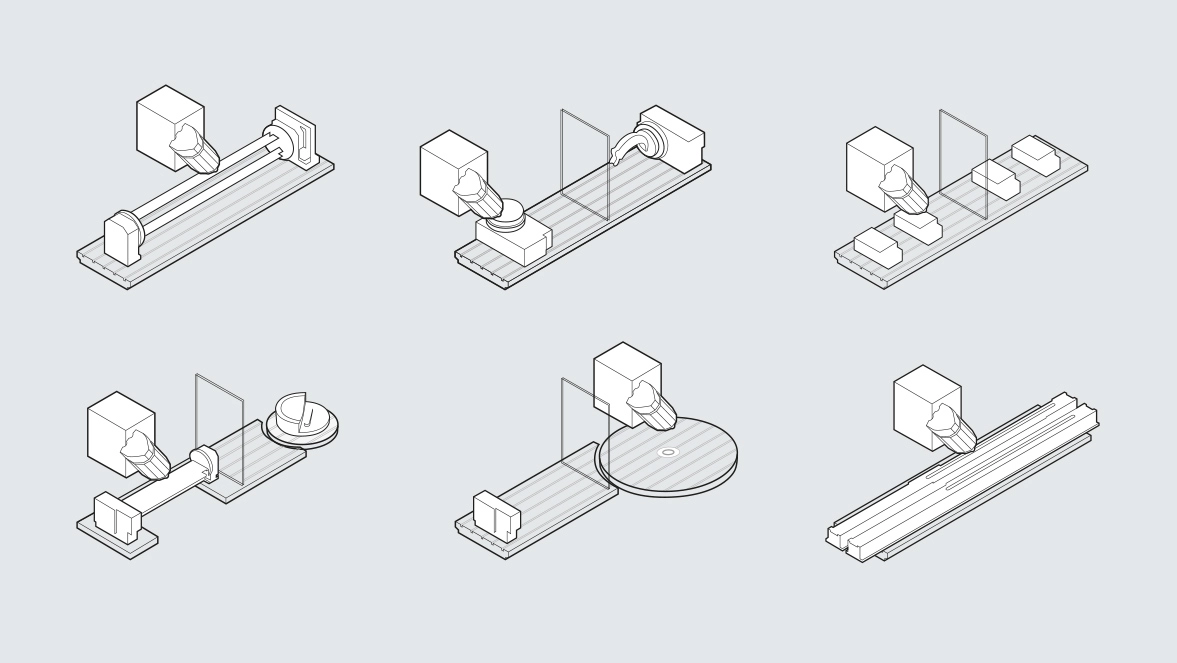

RANGO DE MECANIZADO

  • Piezas extra largas
  • Piezas de diámetro medio
  • Piezas altas y/o de gran diámetro



La Gama

Por Tecnologías de Fabricación

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes
Z SERIES

CREATE
YOUR OWN MACHINE



Tres tamaños constructivos

Para SK40 & SK50

Adaptados a cada husillo, potencia
y recorridos.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Talla 4

Eje Y: 600 / 800 / 1000 mm - Eje Z: 900 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Alojamientos

SK 40 HSK 63 CAPTO 6

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Talla 5

Eje Y: 600 / 800 / 1000 mm - Eje Z: 1100 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Alojamientos

SK 50 HSK 100 CAPTO 8

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Talla 6

Eje Y: 1100 mm - Eje Z: 1100 mm (Op. 1300 mm)

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Alojamientos

SK 50 HSK 100 CAPTO 8



Recorrido longitudinal

Hasta 12.000 mm en eje X

Recorridos: 1600 / 2200 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejesIbarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Recorrido transversal

Hasta 1100 mm en eje Y

Recorridos: 600 / 800 / 1000 / 1100 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Recorrido vertical

Hasta 1300 mm en eje Z

Recorridos: 900 / 1100 / 1300 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes



Cabezales

Para mecanizado en
5, 4 o 3 ejes

cabezal series zvh z

Cabezal ZVH

4 ejes en punta de herramienta.
Cabezal de giro continuo con motor directo. +/- 105º
Hasta 20.000 rpm

1 series zv z cabezal

Cabezal ZV

3 ejes en punta de herramienta.
Husillo principal de alta dinámica.
Hasta 20.000 rpm



Z SERIES

Características destacadas

Desde 1986

Una extensa gama de modelos fiel al principio inspirador: calidad, precisión, flexibilidad sin límite y una ergonomía superior.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Columna móvil

Somos los especialistas; más de 30 años nos avalan. Aislamiento total de los cuerpos estructurales X/Y/Z.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Zero Gravity Design

Columna monobloque de escote fijo: permite idénticas condiciones de corte sobre todos los puntos del recorrido sobre el eje Y.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Almacén y cambio automático de herramientas

Fuera de la zona de trabajo, para evitar interferencias. Solidario al carro que realiza el movimiento longitudinal, permite cambios en cualquier posición del eje X.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Flexibilidad ilimitada

De configuración: damos respuesta a casi todo lo que pueda imaginar.
De aplicación: nunca se pudo hacer tanto, en un mismo equipo.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Combinación de divisores sobre mesa fija

Divisores de eje vertical integrados en la bancada y/o divisores de sobremesa con posibilidad de utilización horizontal y vertical.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Grandes volteos: divisores descentrados de hasta ø2000 mm

Combinación de mesa fija y divisores de eje vertical para mecanizado en 5 ejes de piezas de hasta ø2500 mm.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Eliminación de la mesa de trabajo estándar

Para operaciones sobre divisores de eje horizontal (utillajes trunnion) cuyo diámetro de volteo así lo requiera.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Mesas especiales; amplia variedad de soluciones específicas

Mesas desplazables para mecanizado de piezas de longitud y forma variable, utillajes mediante puntos zero, sistemas de vacío, amarre magnético etc...

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

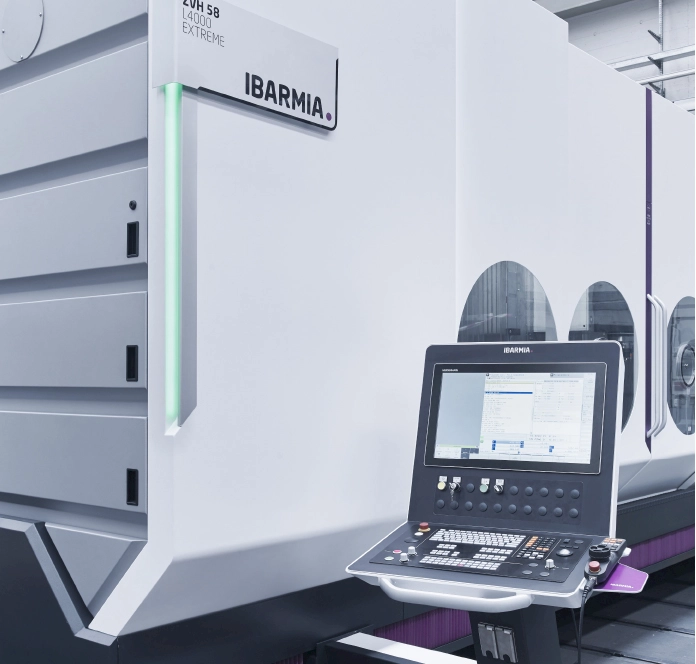

Ergonomía

Una máquina pensada para el operario: proximidad, accesibilidad plena y un área de trabajo que facilita una óptima evacuación de viruta. Una guía común para el panel móvil (con giro de 360º) y escalera de acceso (opcional) permite cubrir toda la longitud de la máquina con ambos elementos.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejesIbarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes
