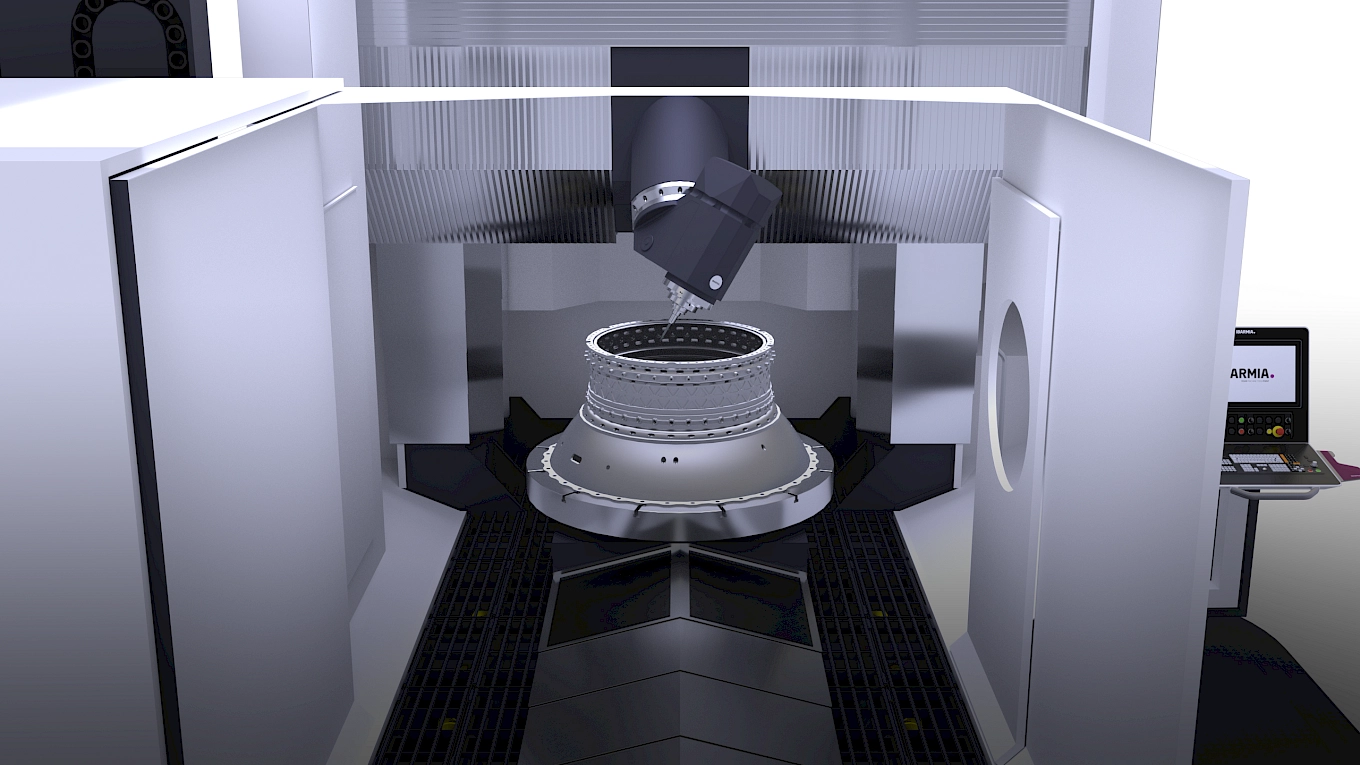

Universelle 5-Achs-Bearbeitungszentren mit Portalarchitektur: Fräsen, Drehen

IBARMIA kann zwei verschiedene Arten von Spindelköpfen anbieten, um die Maschine an spezifische Aufgaben anzupassen. Eine breite Palette von Optionen ermöglicht maßgeschneiderte Lösungen für jede Anforderung.

Werkzeugaufnahme
HSK A-100 • CAPTO C8

Verfahrwege
X • Bis 2600 a 3600 mm / Y • Von 2500 bis 3300 mm
Z • Von 1500 bis 1900 mm
B • -15º/+195º / A • -45º/+135º

Hauptspindel
Bis 84 kW - 12.000 min-1

Spindelköpfe

Zwei Modelle zur Auswahl:
THC / THR

Bei kontinuierlicher automatischer Drehung,
Torque Motor, und
direkte Messung auf der Achse.

THC_ B-Achsen Spindelkopf

Der Tool Center Point wird über den vollen
Schwenkbereich beibehalten
-15º/+195º

THR_ A Achsen Spindelkopf

Gabelkopf, ideal für die Bearbeitung in
negativen Winkelbereich
-45º/+135º

Modelle

Leistung nach Größe

P36

NC-Rundtischgröße
ø2000 mm
Maximale Drehzahl
150 min-1
Maximale Werkstückbeladung
Drehen: 16.000 kg
Fräsen: 25.000 Kg

P30

NC-Rundtischgröße
ø1800 mm
Maximale Drehzahl
200 min-1
Maximale Werkstückbeladung
Drehen: 14.000 kg
Fräsen: 20.000 Kg

P26

NC-Rundtischgröße
ø1600 mm
Maximale Drehzahl
300 min-1
Maximale Werkstückbeladung
Drehen: 10.000 kg
Fräsen: 15.000 Kg

Technische Daten herunterladen

P SERIES

UM MEHR ÜBER DIESES PRODUKT ZU ERFAHREN

Den Katalog herunterladen

Ibarmia, Bearbeitungszentren, 5-Achsen-Bearbeitungszentren, 5-Achsen-Fräsen, Drehen, Bohren, Gewindeschneiden, Abwälzfräsen, Ausbohren, Portal, P-Serie

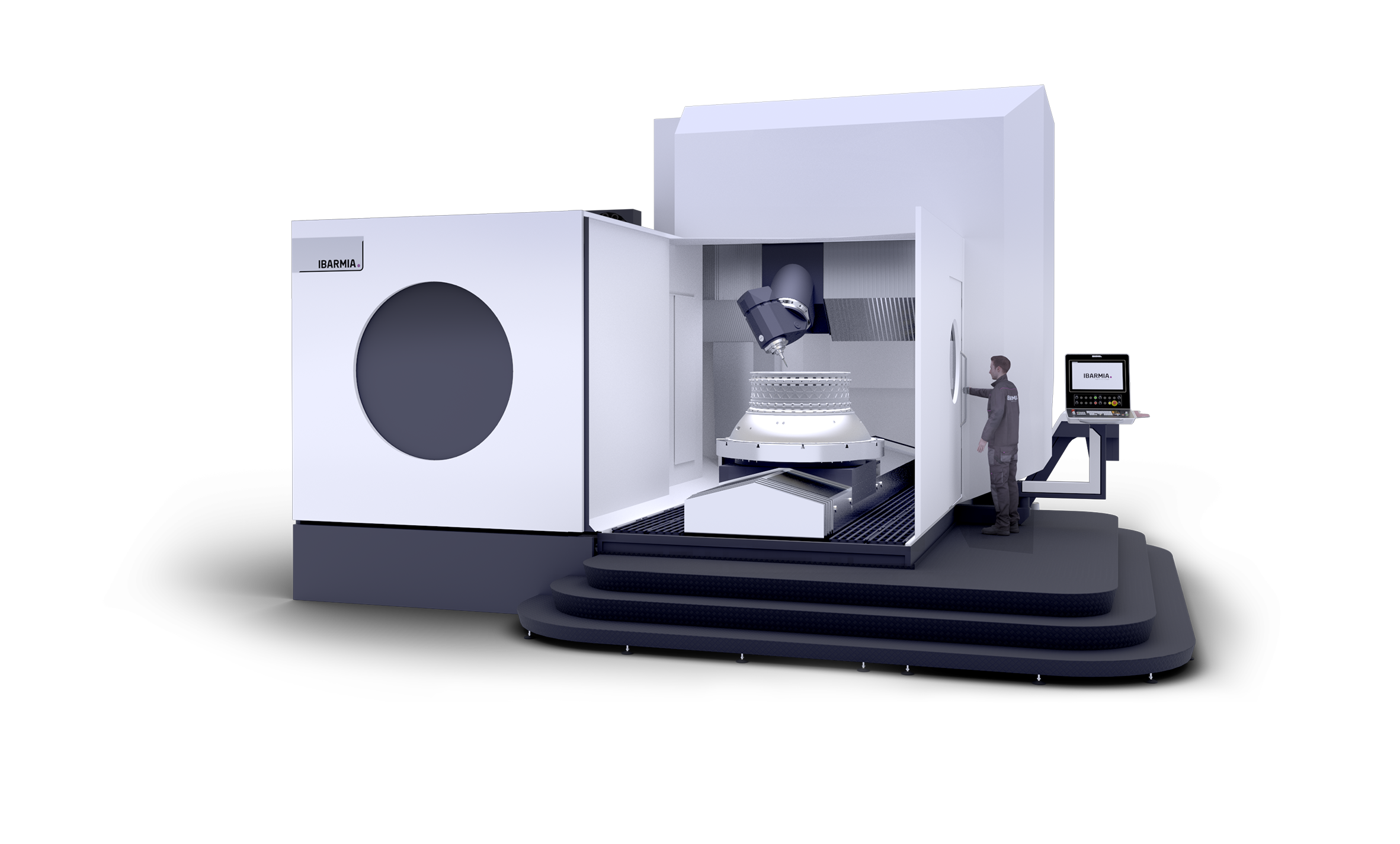

T MULTIPROCESS

Hervorstechende merkmale

5-Achs-Fräsen und Drehen:

Vertikales Drehen mit Rundtischplatten von ø1600 mm bis ø2000 mm. Maximale Werkstückbeladung bis zu 16.000 kg für Drehbearbeitung mit Drehzahlen bis zu 300 min-1.
