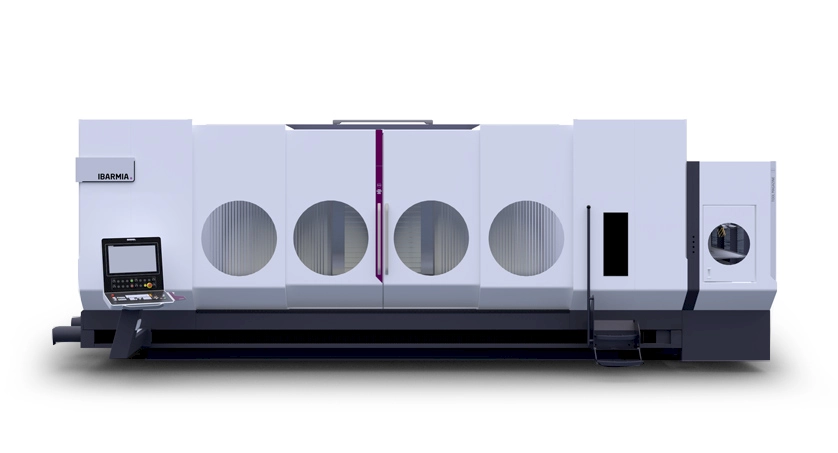

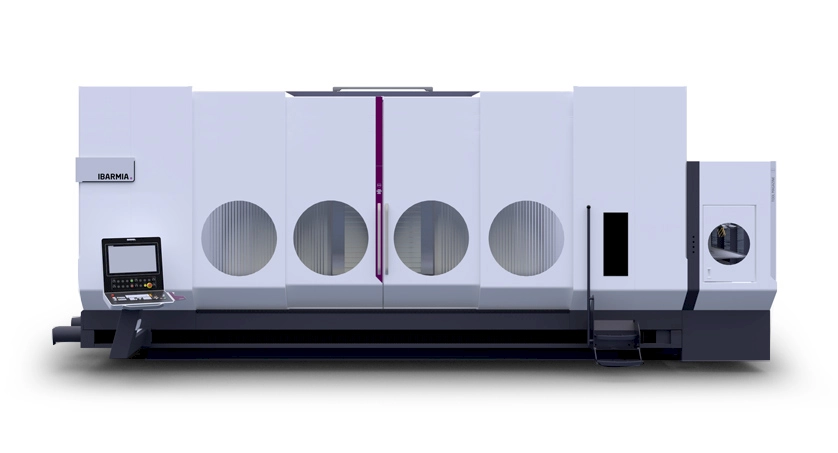

Z SERIES

ZVH MULTIPROCESS

40 / 45 / 48 - 50 / 55 / 58 - 60

Multitasking Bearbeitungszentren für Fräs- und Drehbearbeitung

Multiprocess

MANUFACTURING TECHNOLOGY

Kombinieren Sie die 5-Achsfräsbearbeitung mit vertikaler oder/und horizontaler Drehbearbeitung in Verbindung mit einem festen Arbeitstisch. Schnelle Maschinenverfügbarkeit für jede kurzfristige Anfragen-Arbeit.

ZVH Spindelkopf

4-Achsen am Fahrständer.
Stufenloser NC-Schwenkkopf +/- 105º
Bis 20.000 min-1

Modelle

Maschinenplattformen je nach Größe

Größere Fahrständer für mehr Fräsleistung
der Maschinen.

Größe 4

40 / 45 / 48 Modelle

Werkzeugaufnahme

HSK 63 • CAPTO 6

Verfahrwege

X • Bis 12.000 mm / Y • Von 600 bis 1000 mm /
Z • 900 mm / B • +/- 105º

Hauptspindel

Bis 46 kW - 20.000 min-1

Technische Daten herunterladen

Größe 5

50 / 55 / 58 Modelle

Werkzeugaufnahme

HSK 100 • CAPTO 8

Verfahrwege

X • Bis 12.000 mm / Y • Von 600 bis 1000 mm /
Z • 1100 mm / B • +/- 105º

Hauptspindel

Bis 84 kW - 12.000 min-1

Technische Daten herunterladen

Größe 6

Modell 60

Werkzeugaufnahme

HSK 100 • CAPTO 8

Verfahrwege

X • Bis 12.000 mm / Y • 1100 mm /
Z • 1100 mm (Op. 1300) / B • +/- 105º

Hauptspindel

Bis 84 kW - 12.000 min-1

Technische Daten herunterladen

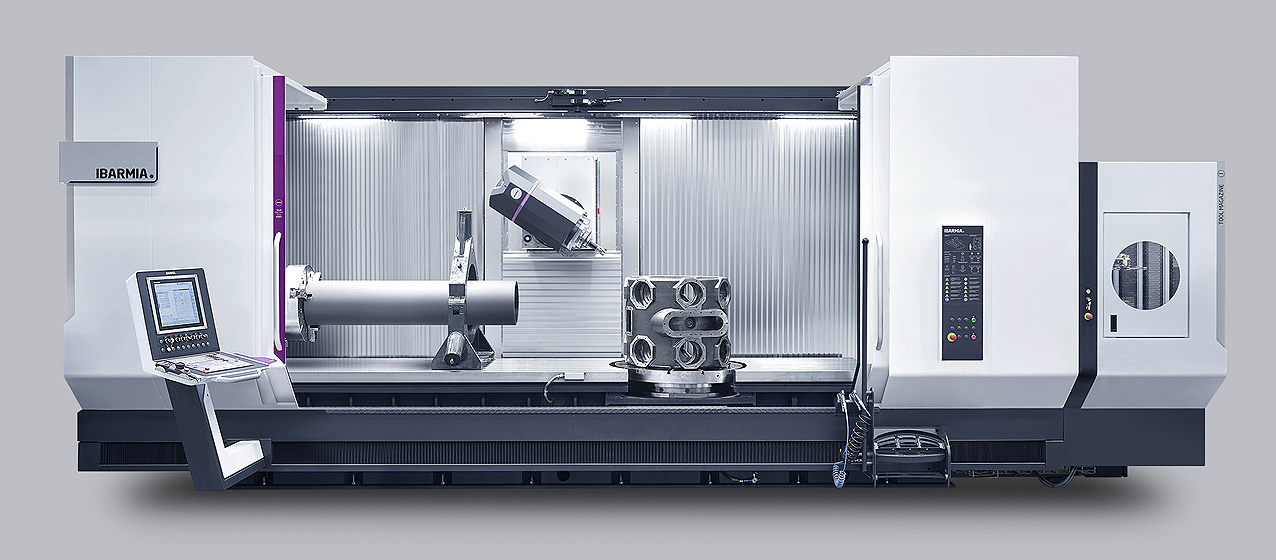

ZVH Multiprocess

Hervorstechende merkmale

Vertikale Fräs-Drehbearbeitung

Planeben eingebauter NC-Rundtisch für Fräs- und Drehbearbeitung: NC-Rundtische mit Durchmesser von ø800 bis ø1200 mm. Maximale Werkstückbeladung bis 6000 kg. Maximale Drehzahlen:
bis 800 min-1

Horizontale Fräs- Drehbearbeitung

Horizontale Fräs-Drehbearbeitung mit Spannfutter bis Größe ø630 mm. Große Auswahl an Maximalweiten und -längen mit Drehzahlen:
Bis zu 2000 min-1

Horizontale Innendrehbearbeitung

Horizontale Innendrehbearbeitung mit LBB “Long Boring Bar”; Bohrstange für die produktive Innendrehbearbeitung bis 4m tiefe. Stabil am unteren Bereich des Spindelkasten angeschlossen.

Fräsen & Drehen in Pendelbearbeitung

NSM-System "Non-Stop-Bearbeitung" mit der abnehmbaren Trennwand und Software NSM “Non Stop Machining” für automatisches Wechseln der Arbeitszone sowie Sichern der Türen.
