Z SERIES

ZVH 45/L1500-3000

STAR EDITION

IBARMIAs Standardmaschinen “zum Mitnehmen“

ZVH Star Edition

5 Axis

MANUFACTURING TECHNOLOGY

Die “aggressivste” 5-Achs Fahrständermaschine mit einer Kombination von Qualitätskomponenten mit Spitzentechnologie für eine schnelle “Investitionsrendite”. Erhältlich in zwei Ausführungen
L1500 und L3000.

  • ZVH Spindelkopf

    4-Achsen am Fahrständer.
    Stufenloser NC-Schwenkkopf +/- 105º
    Bis 20.000 min-1



ZVH 45/L1500-L3000
STAR EDITION

Die leistungsfähigste und stärkste seiner Art.

STAR L1500

Werkzeugaufnahme

SK 40 HSK 63

Verfahrwege

X • 1700 mm / Y • 800 mm / Z • 800 mm • B +/- 105º /
Max. Störkreis • 1100 mm

Hauptspindel

Bis 46 kW - 12.000 min-1 (15.000 min-1 als Option)

Werkzeugmagazin

60 Positionen

STAR L3000

Werkzeugaufnahme

SK 40 • HSK 63

Verfahrwege

X • 3000 mm / Y • 800 mm / Z • 800 mm • B +/- 105º /
Max. Störkreis • 1100 mm

Hauptspindel

Bis 46 kW - 12.000 min-1

Werkzeugmagazin

40 Positionen (60 Positionen als Option)

ZVH Star Edition

Hervorstechende merkmale

Fahrständerkonzept

Entwickelt, um viele unterschiedliche Bearbeitungsanforderungen abzudecken. Der großzügige Arbeitsraum erlaubt die Bearbeitung eines hohen Anwendungsspektrums.

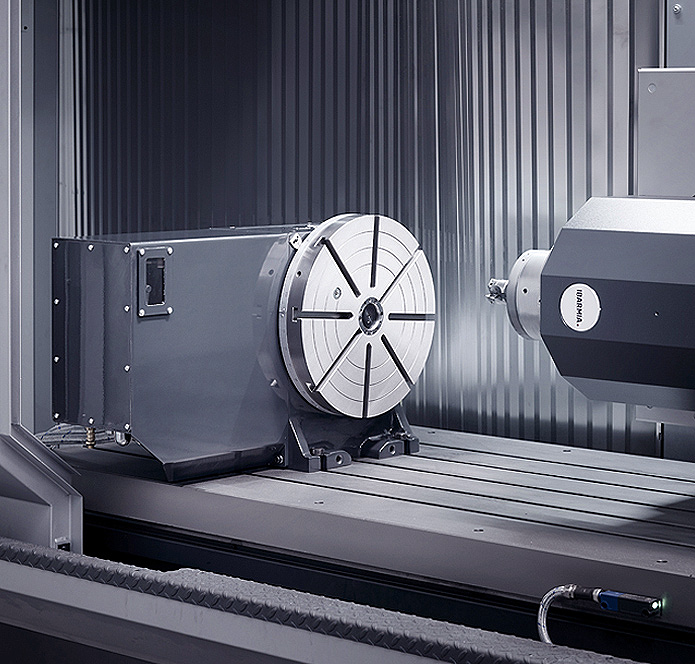

NC-Rundtische

5-Achs Bearbeitung von komplexen Werkstücken in Verbindung mit dem B-Achsen-NC Schwenkkopf. Aufgesetzte NC-Rundtische für vertikale- und horizontale Bearbeitung in 5-Achsen.

Elektrospindel: Spitzentechnologie

Vielseitig: Hohe Drehzahlen und hohe Leistung für viele verschiedene Werkstoffe.
SK-40 / HSK 63 • Bis zu 15.000 min-1

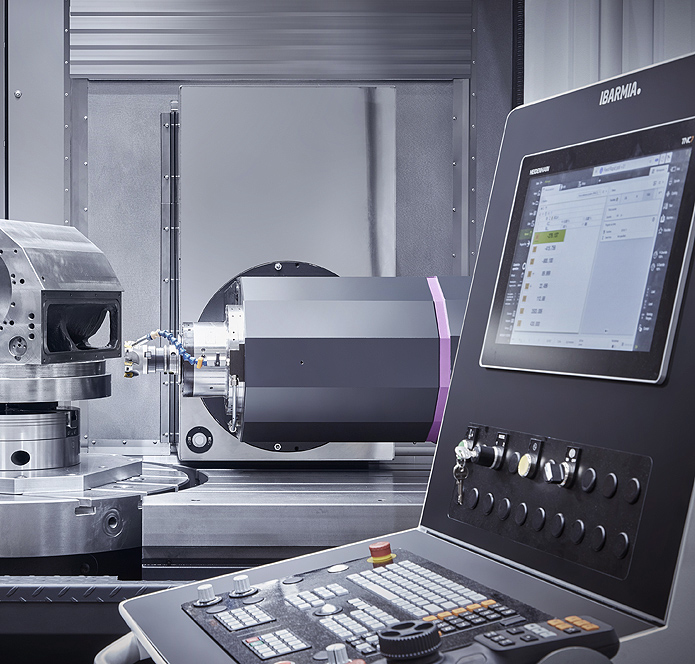

Neuste Generation von CNC-Steuerungen

Speziell entwickelt für High Speed und simultan 5-Achs Bearbeitung.
Heidenhain TNC 640 HSCI / Fanuc 31i-B5

3-Achsen-Option: ZV 45/L3000 STAR

Spitzentechnologie komprimiert für die 3-Achsbearbeitung zu einem erschwinglichen Preis.

Branchen-Sektoren

  • AEROSPACE

    AEROSPACE

  • AUTOMOTIVE

    AUTOMOTIVE

  • OIL & GAS

    OIL & GAS

  • FERROCARRIL

    FERROCARRIL

  • VALVES & PUMPS

    VALVES & PUMPS

  • MOLDS & DIE

    MOLDS & DIE

  • MACHINERY

    MACHINERY

  • ENERGY

    ENERGY

  • CRANES

    CRANES
