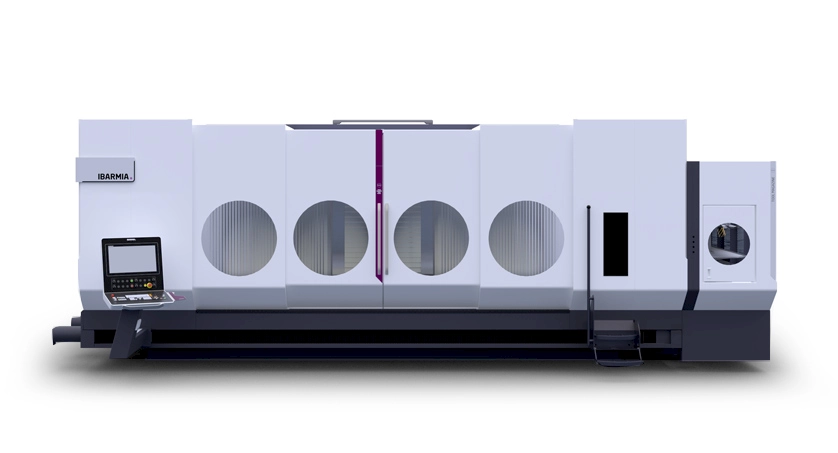

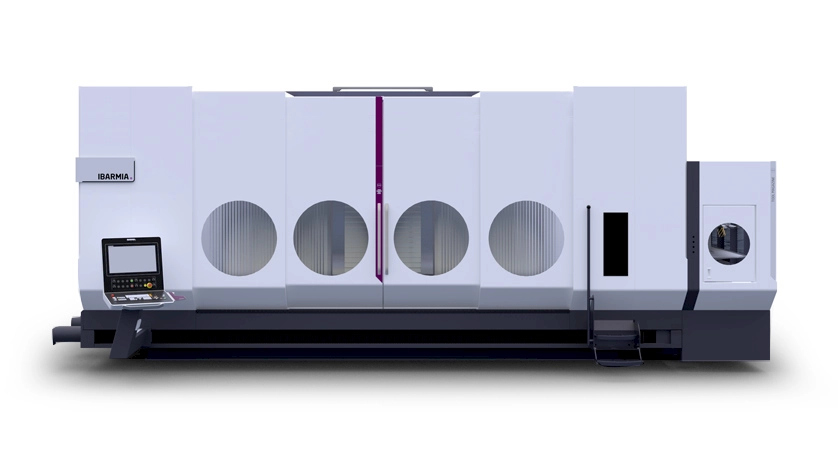

Centri di lavoro CNC per la lavorazione a 5 assi IBARMIA

Macchine in grado di eseguire la lavorazione simultanea a 5 assi con l'inserimento di tavole a dividere in asse orizzontale e/o verticale (optional) per fresatura simultanea a 5 assi e/o lavorazione multifaccia di pezzi dalla geometria complessa. Disponibile con l'opzione Non Stop Machining di lavorazione in ciclo pendolare.

Testa ZVH
4 assi sulla punta dell'utensile.
Testa a rotazione continua con motore diretto. +/-115º
Fino a 20.000 rpm

Modelli

In funzione delle dimensioni costruttive

Adatte a ogni mandrino, potenza e corsa.

Ibarmia, centros de mecanizado cnc, fresado 5 ejes, mecanizado 5 ejes, máquinas cnc, 5 ejes

Taglia 4

Modelli_ 45 / 48

Mandrini portautensili

SK 40 • BT 40 • HSK 63

Corse

X • Fino a 12.000 mm / Y • Da 800 a 1000 mm
Z • 900 mm / B • +/- 105º

Elettromandrino

Fino a 46 kW - 20.000 rpm

Download scheda tecnica

Taglia 5

Modelli_ 50 / 55 / 58

Mandrini portautensili

SK 50 • BT 50 • HSK 100

Corse

X • Fino a 12.000 mm / Y • Da 800 a 1000 mm
Z • 1100 mm / B • +/- 105º

Elettromandrino

Fino a 84 kW - 12.000 rpm

Download scheda tecnica

Taglia 6

Modelli_ 60

Mandrini portautensili

SK 50 • BT 50 • HSK 100

Corse

X • Fino a 12.000 mm / Y • 1100 mm
Z • 1100 mm (Op. 1300) / B • +/- 105º

Elettromandrino

Fino a 84 kW - 12.000 rpm

Download scheda tecnica

Z SERIES

PER SAPERNE DI PIÙ SU QUESTO PRODOTTO

Scarica il catalogo

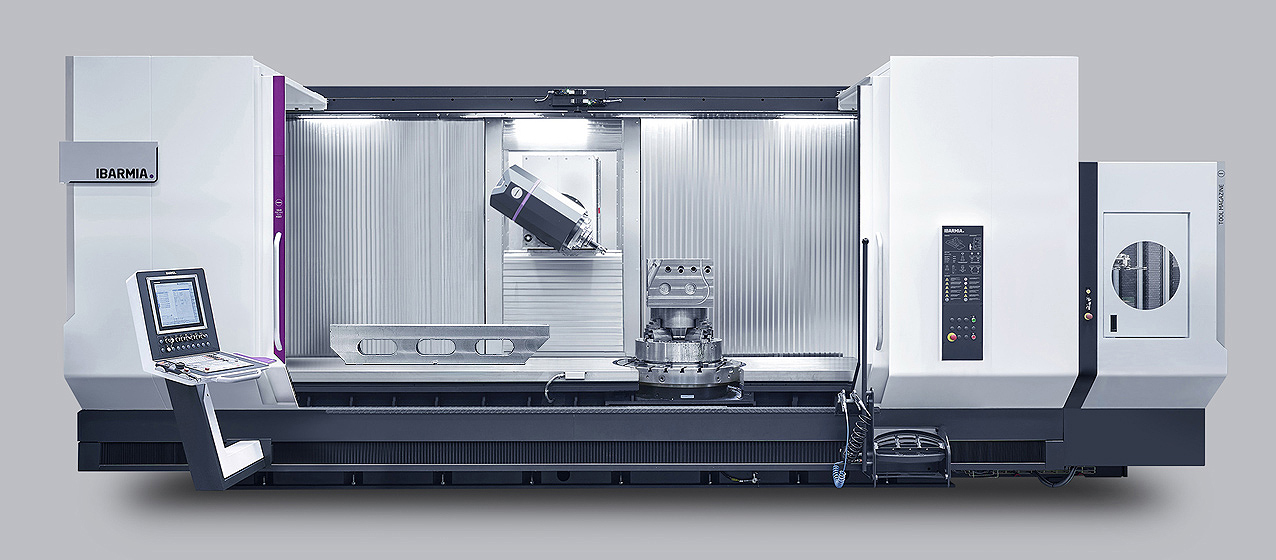

ZVH Extreme

Caratteristiche salienti

Lavorazione simultanea a 5 assi e multifaccia

L'abbinamento dell'asse B di grande dinamica (rotazione della testa da +/- 105º) con l'integrazione di tavole a dividere in asse verticale e/o orizzontale, consente la lavorazione simultanea a 5 assi e/o la lavorazione multifaccia di pezzi dalla geometria complessa..

Il 4º asse: testa ZVH (+/-105º)

Allestimenti di macchina senza integrazione di tavole a dividere per lavorazioni su pezzi in serie, pezzi molto lunghi, ecc. Molteplici soluzioni per le tavole: modelli standard con scanalature a “T”, tavole spostabili longitudinalmente, configurazioni senza banco fisso per agevolare la caduta dei trucioli, ecc.

Il 5º asse: le tavole a dividere

Tavole a dividere integrate in asse verticale con diametri fino a 1200 mm e 6000 kg di peso massimo ammissibile. Tavole a dividere da tavolo con diametro fino a 800 mm che possono essere usate sia in asse verticale che in orizzontale, piastre con utensili in asse orizzontale, attrezzi Trunnion...
