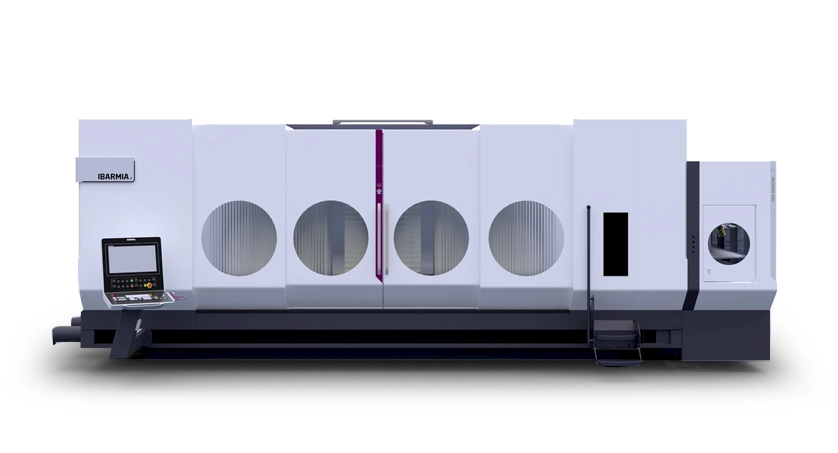

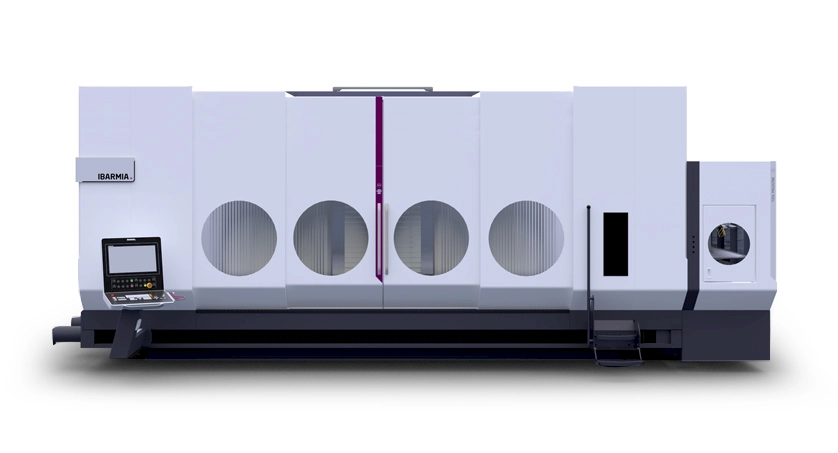

Z SERIES

CENTRI DI LAVORO A BANCO FISSO E MONTANTE MOBILE

Per pezzi con geometria longitudinale, lavorazione pendolare o ribaltamento divisore di fino a ø2000 mm.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Flessibilità illimitata grazie all'elevata configurabilità offerta dall'abbinamento di banco fisso e montante mobile: dai modelli basilari a 3 assi fino a quelli più avanzati a 5 assi e multiprocess.

RANGE DI LAVORAZIONE

  • Pezzi extra lunghi
  • Pezzi di diametro medio
  • Pezzi alti e/o di grande diametro



La Gamma

In funzione delle tecnologie di produzione

ibarmia, fresado, fresado 5 ejes, torneado, torneado horizontal, rectificado, centro de mecanizado cnc

Multiprocess

MANUFACTURING TECHNOLOGY

Ibarmia, centros de mecanizado cnc, fresado, torneado, fresado en 5 ejes, mecanizado de piezas, torneado horizontal, rectificado

ZVH Multiprocess

Tornitura verticale e/o orizzontale e fresatura a 5 assi.

Vedi modello

Ibarmia, 5 ejes, mecanizado 5 ejes, mecanizado de piezas, centros de mecanizado cnc

5 Assi

MANUFACTURING TECHNOLOGY

Ibarmia, centros de mecanizado cnc, fresado 5 ejes, mecanizado 5 ejes, máquinas cnc, 5 ejes

ZVH Extreme

Lavorazione simultanea fino a 5 assi.

Vedi modello

Ibarmia, centros de mecanizado, 5 ejes, CNC, heidenhain, fanuc

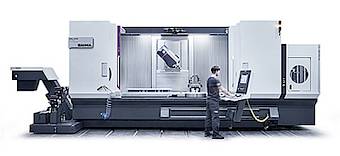

ZVH Star Edition

Primo modello di configurazione chiusa nella storia di IBARMIA.

Vedi modello

Ibarmia, 3 ejes, centro de mecanizado, mecanizado 3 ejes, mecanizado de piezas, centros de mecanizado cnc

3 Assi

MANUFACTURING TECHNOLOGY

Ibarmia, centros de mecanizado cnc, mecanizado 3 ejes, fresado 3 ejes, mecanizado vertical 3 ejes, mecanizado de piezas largas

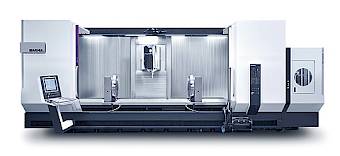

ZV Extreme

Lavorazione simultanea a 3 o 4 assi.

Vedi modello

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes
Z SERIES

CREATE
YOUR OWN MACHINE



Tre dimensioni costruttive

Per SK40 & SK50

Adatte a ogni mandrino, potenza
e corsa.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Taglia 4

Asse Y: 800 / 1000 mm - Asse Z: 900 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Mandrini portautensili

SK 40 • HSK 63 • CAPTO 6

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Taglia 5

Asse Y: 800 / 1000 mm - Asse Z: 1100 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Mandrini portautensili

SK 50 • HSK 100 • CAPTO 8

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Taglia 6

Asse Y: 1100 mm - Asse Z: 1100 mm (Op. 1300)

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Mandrini portautensili

SK 50 • HSK 100 • CAPTO 8

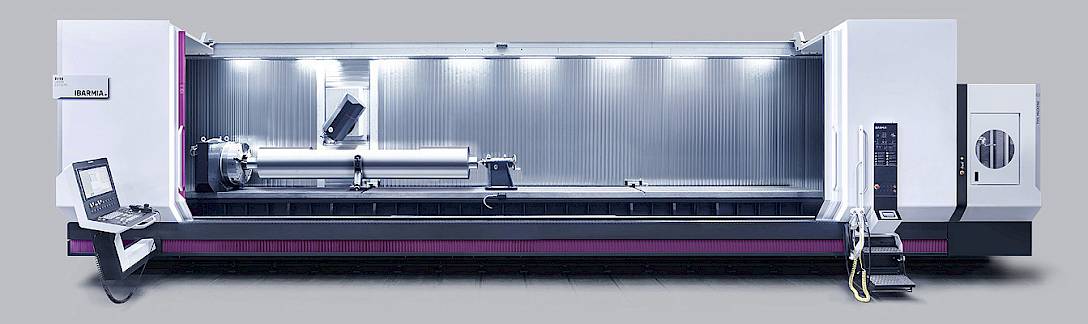

Corsa longitudinale

Fino a 12000 mm lungo l'asse X

Corse: 2200 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejesIbarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Corsa trasversale

Fino a 1100 mm lungo l'asse Y

Corse: 800 / 1000 / 1100 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Corsa verticale

Fino a 1300 mm lungo l'asse Z

Corse: 900 / 1100 / 1300 mm

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes



Teste

Per lavorazioni a
5, 4 o 3 assi

cabezal 2 z zvh_2024 series

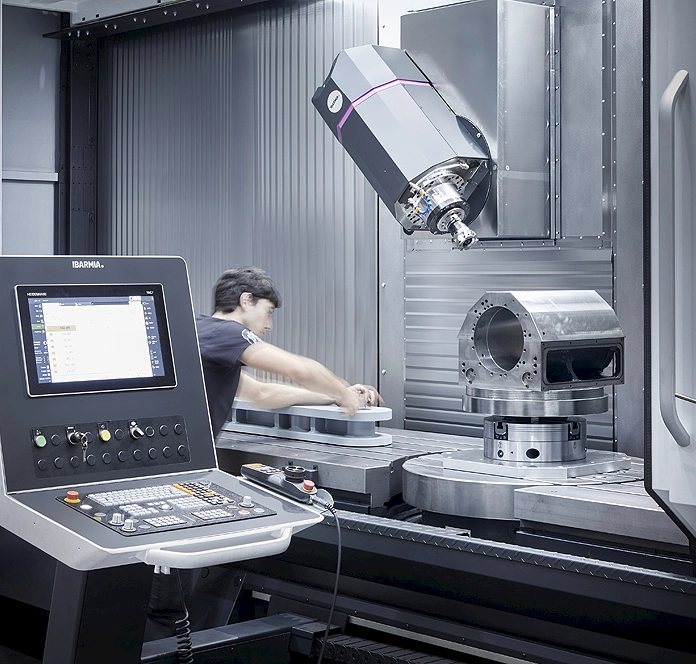

Testa ZVH

4 assi sulla punta dell'utensile.
Testa a rotazione continua con motore diretto. +/-115º
Fino a 20.000 rpm

z cabezal 2 series zv_2024

Testa ZV

3 assi sulla punta dell'utensile.
Mandrino principale da alta dinamica.
Fino a 20.000 rpm



Z SERIES

Caratteristiche salienti

Dal 1986

Una vasta gamma di modelli, coerenti con i principi in cui si ispirano: qualità, precisione, flessibilità illimitata ed ergonomia superiore.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Montante mobile

Siamo specialisti: vantiamo oltre 30 anni di esperienza. Isolamento completo dei corpi strutturali X/Y/Z.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Flessibilità illimitata.

Dell'allestimento: realizziamo quasi tutto ciò che potete immaginare.
Dell'applicazione: finora non era possibile fare così tanto con una macchina.

1 z mec scroll014 Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Zero Gravity Design

Montante monoblocco a scollatura fissa che consente di ottenere identiche condizioni di taglio in tutti i punti della corsa dell'asse Y.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Configuración de la mesa fija

Otra de las ventajas de la arquitectura de columna móvil es la elevada configurabilidad de la mesa fija mediante la integración de diversas soluciones de amarre: puntos cero de amarre rápido, conexiones hidráulicas para una máxima rigidez en la fijación de utillajes, sistemas de amarre por vacío, sistemas de amarre magnético...

14 scroll04 2png z mec

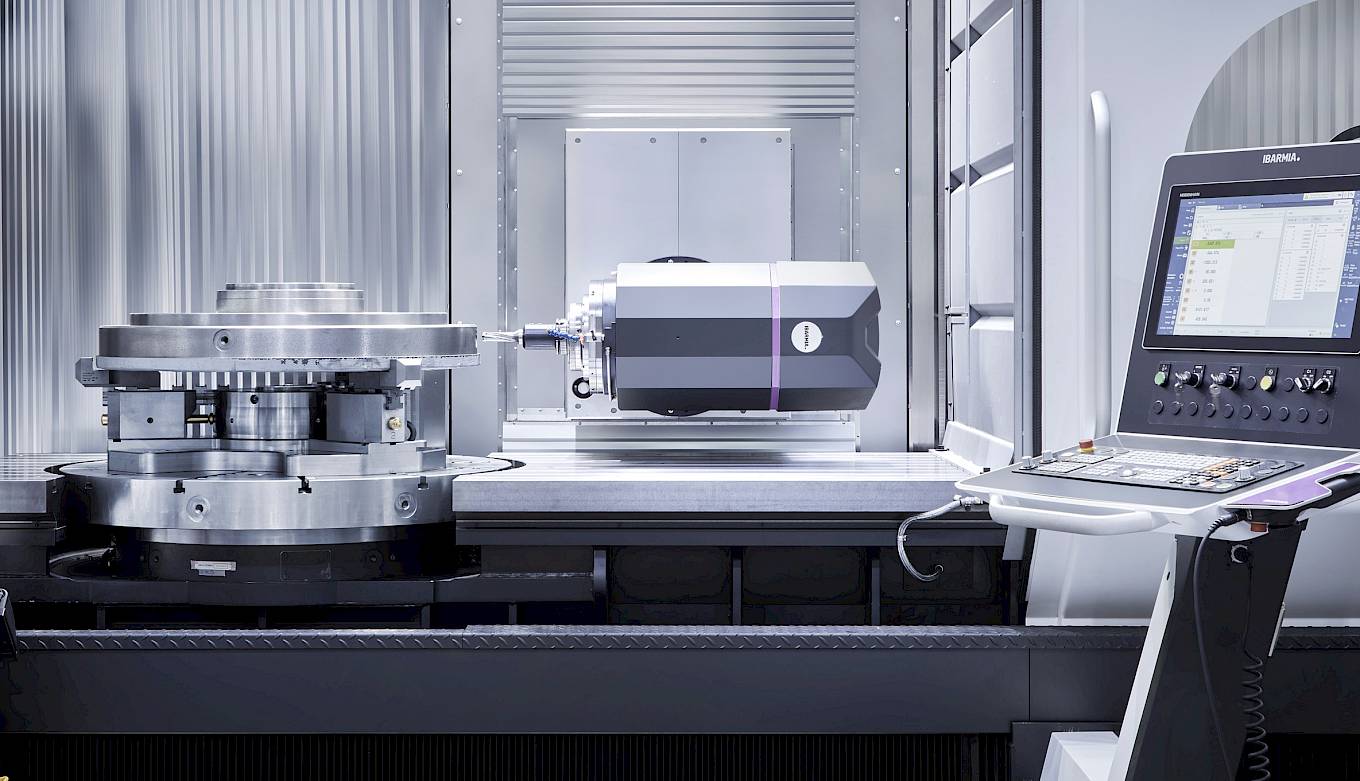

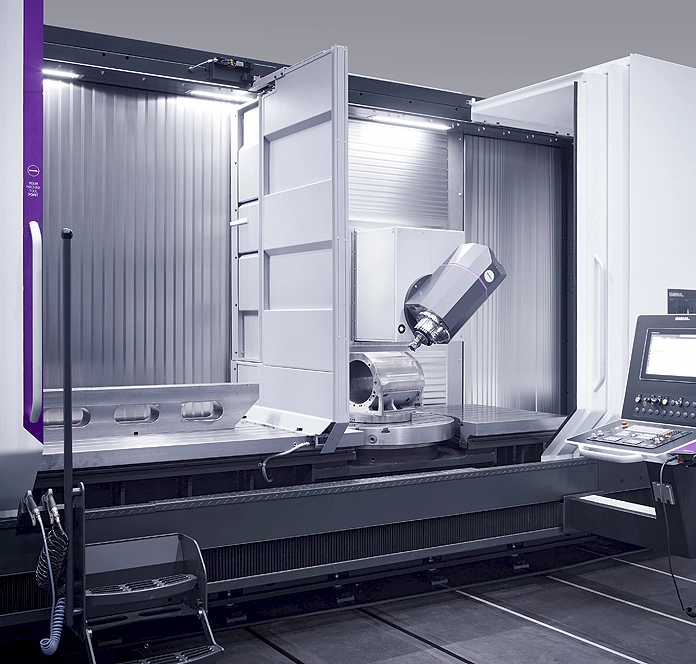

Abbinamento di tavole a dividere su banco fisso

Tavole a dividere in asse verticale integrate nel bancale e/o tavole a dividere da tavolo con possibilità di utilizzo orizzontale e verticale.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

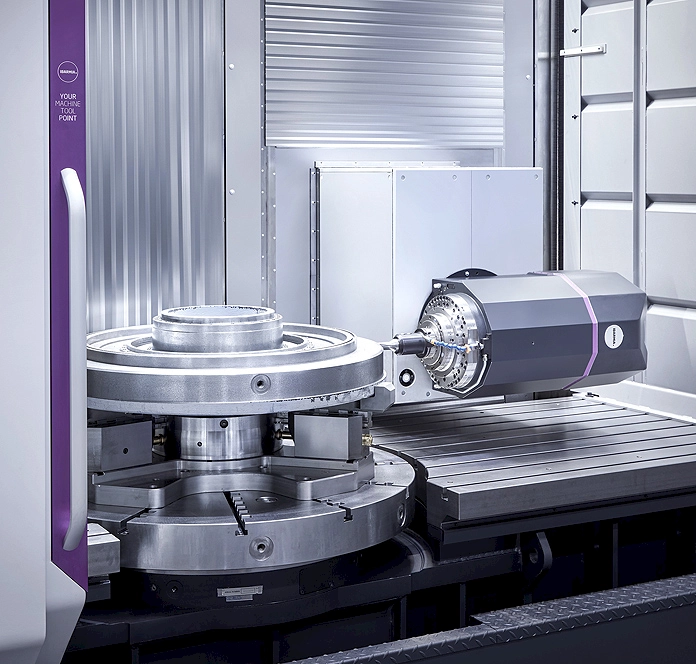

Grandi ribaltamenti: tavole a dividere decentrate fino a ø2000 mm

Abbinamento di banco fisso e tavole a dividere in asse verticale per lavorazione a 5 assi di pezzi fino a ø2500 mm.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Eliminazione della tavola standard

Per operazioni su tavole a dividere in asse orizzontale (attrezzi Trunnion) il cui diametro di ribaltamento lo richieda.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

Tavole speciali: grande varietà di soluzioni specifiche.

Tavole spostabili per la lavorazione di pezzi di lunghezza e forma variabile, attrezzaggi tramite punti zero, sistemi del vuoto, ancoraggio magnetico ecc.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

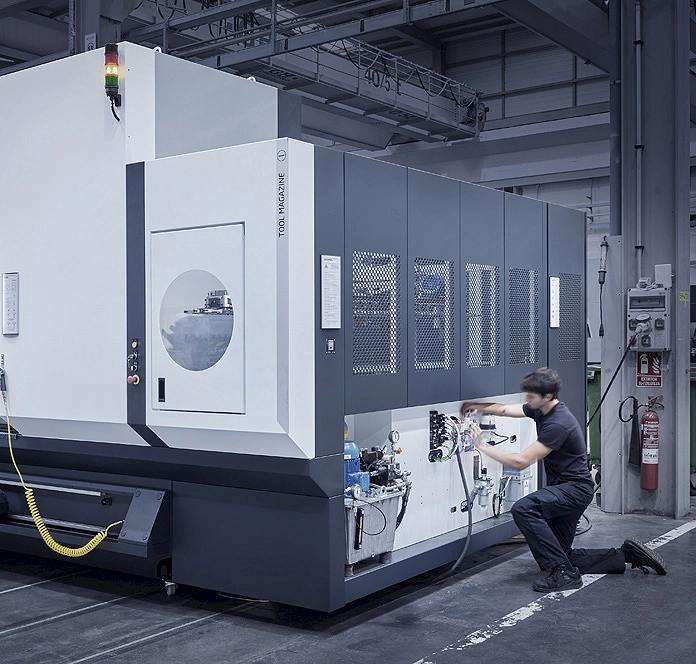

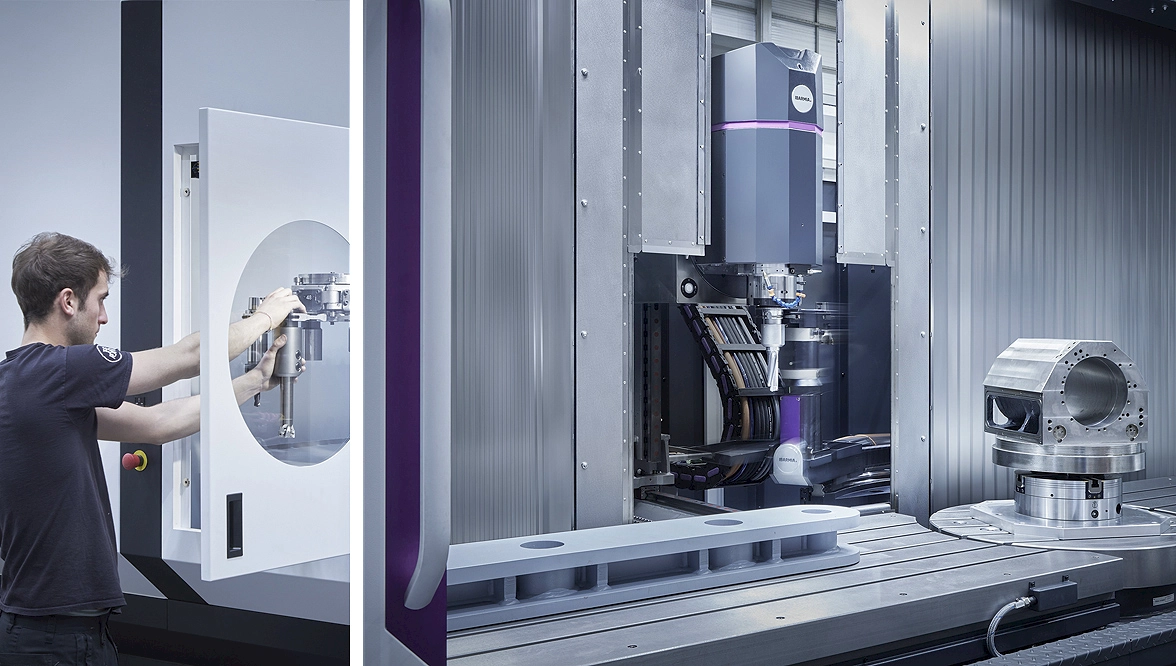

Magazzino e cambio automatico degli utensili.

Fuori dalla zona di lavoro, per evitare interferenze. Solidale al carrello sul quale la colonna esegue il movimento longitudinale, consente cambi in qualsiasi posizione dell'asse X.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes

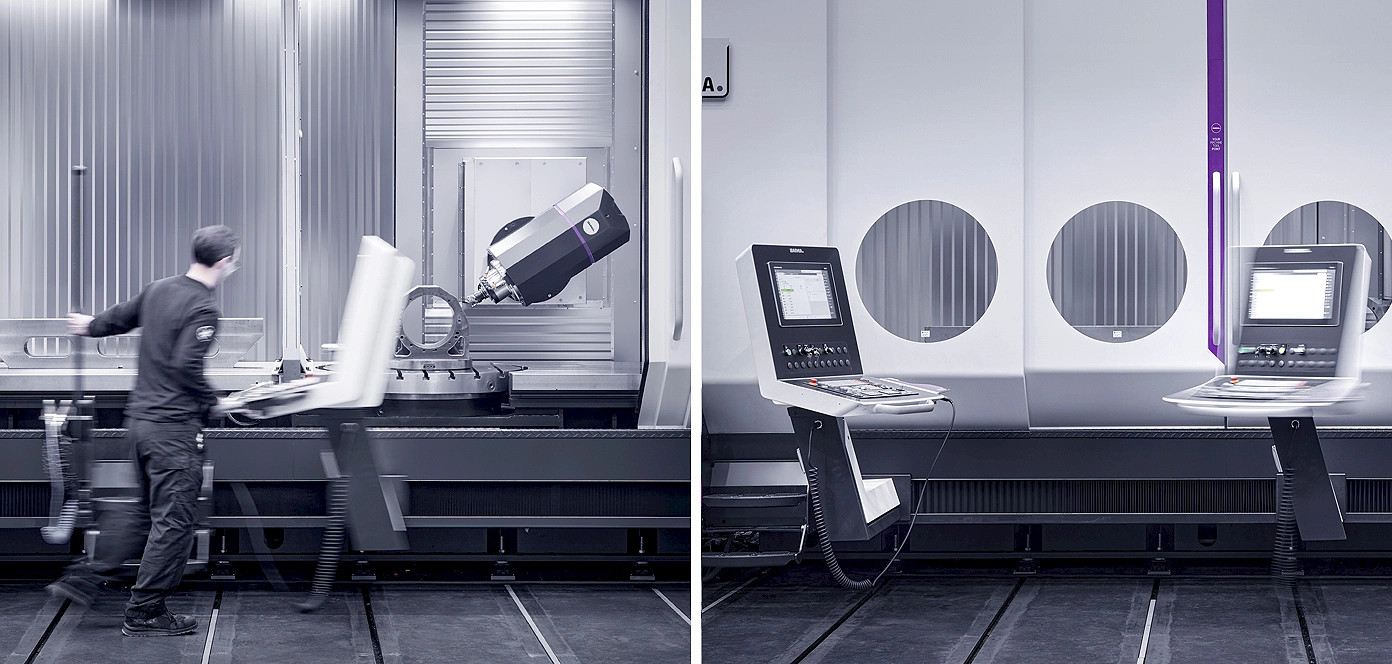

Ergonomía

Una macchina studiata per l'operatore: prossimità, completa accessibilità e un'area di lavoro che agevola la rimozione ottimale di trucioli. Una guida comune per il pannello mobile (con rotazione a 360º) e scala d'accesso (optional) consente di coprire tutta la lunghezza della macchina.

Ibarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejesIbarmia, centros de mecanizado cnc, mecanizado de piezas largas, 5 ejes1 mec z scroll11
