C SERIES

CENTROS DE MECANIZADO PARA GRANDES PIEZAS CIRCULARES

Grandes bridas y anillos de rodamientos hasta ø8000 mm

El programa, compuesto por centros de taladrado y centros de torneado, ofrece soluciones integrales (máquina y sistemas de fijación de piezas) así como una óptima gestión de los grandes volúmenes de viruta y taladrina generados y utilizados en el proceso.

RANGO DE MECANIZADO

  • Grandes piezas circulares

01

Centros de taladrado

Centros en arquitectura portal o Columna móvil

Centros de taladrado en arquitectura portal o columna móvil, con uno o dos cabezales en opción que actúan sobre una mesa giratoria central, pudiendo trabajar desde el centro hasta un diámetro máximo de 8000 mm (modelos portal). Gama de cabezales disponible para trabajos de taladrado vertical y horizontal de alto rendimiento.

Diámetro máximo de la pieza
ø8000 mm
Altura máxima de la pieza
600 mm

  • Cabezal V Classic

    Cabezal vertical. Transmisión mediante sistema correa-polea (modelos portal).

  • Cabezal V Extreme

    Cabezal vertical con electrohusillo de elevado par (modelos portal).

  • Cabezal H Extreme

    Cabezal eje B de giro contínuo con electrohusillo de alta dinámica (modelos portal).



Configuraciones por número de cabezales

01

Arquitectura Portal

Centros de taladrado con uno o dos cabezales en construcción portal, que permiten abarcar cualquier rango de trabajo desde el centro de la mesa hasta un

diámetro máximo ø8000 mm.

  • Portal Singular
    Monocabezal

  • Portal Dual
    Doble cabezal

02

Columna Móvil

Centros de taladrado con uno o dos cabezales confrontados sobre estructura de columna móvil y mesa giratoria central para piezas circulares de

diámetro máximo ø6000 mm.

  • Singular
    Monocabezal

  • Dual
    Doble cabezal

02

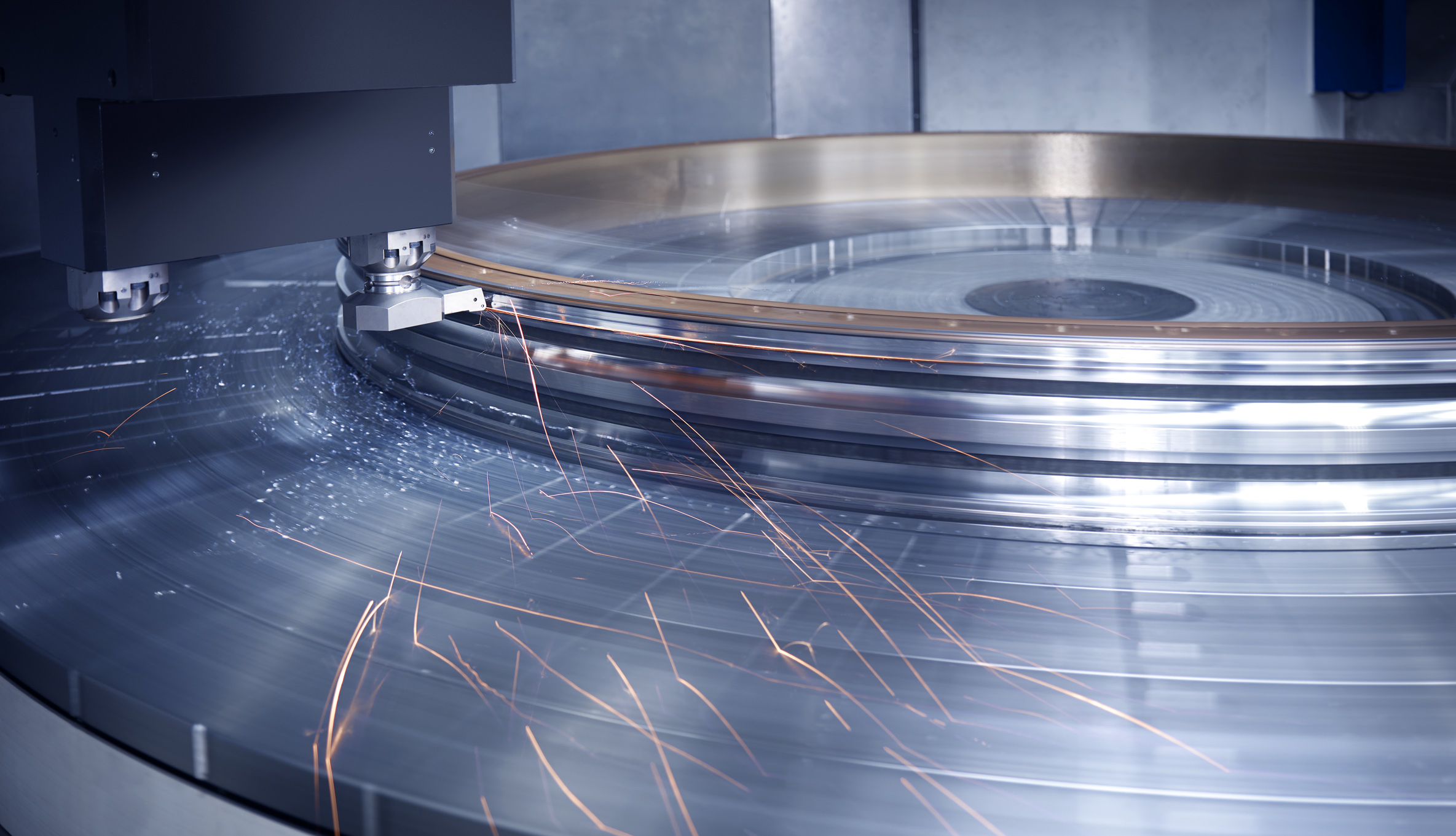

Centros de torneado

Tornos verticales en arquitectura portal

Tornos verticales en arquitectura portal con cuerpos en fundición, platos giratorios con sustentación hidrostática y grandes potencias de giro. Diferentes posibilidades de amarre: manual con garras independientes ó autocentrantes; automático mediante platos hidráulicos. Modelos MULTIPROCESS que incorporan ejes vivos en los RAM para operaciones de torneado, fresado, taladrado, roscado, mandrinado e incluso de rectificado.

Diámetro máximo de la pieza
ø8000 mm
Altura máxima de la pieza
1050 mm

  • Cabezal RAM

    Medidas: 320 x 320 / 400 x 400 mm.
    Salidas de barrón de hasta 1200 mm para piezas
    de una altura máxima de 1050 mm.
