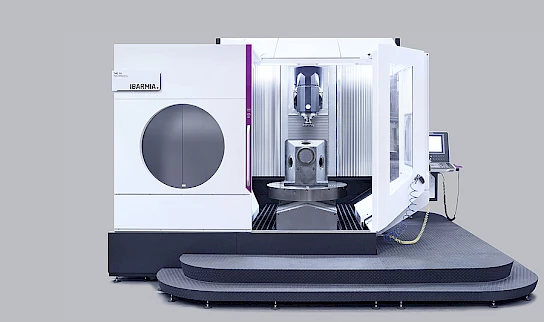

T SERIES

CENTROS DE MECANIZADO DE 5 EJES CON MESA ROTOTRASLANTE

Para piezas con volteo sobre mesa hasta Ø3600 mm y paletización

2 t mec header 2

Amplia gama de soluciones para el mecanizado avanzado en 5 ejes, para quienes requieren de grandes volteos de piezas o su procesamiento en una sola atada, enfocada a la alta productividad y precisión mediante la multifunción y la automatización de las máquinas.

RANGO DE MECANIZADO

  • Piezas extra largas
  • Piezas de diámetro medio
  • Piezas altas y/o de gran diámetro



La Gama

Por Tecnologías de Fabricación

T SERIES

CREATE
YOUR OWN MACHINE



Cinco tamaños constructivos

36 /30 /22 /16 /12

En función del diámetro máximo de volteo

T36

Diámetro máximo de volteo
ø 3600 mm
Altura máxima de pieza
h 2150 mm
Peso máximo sobre la mesa
25.000 Kg

T30

Diámetro máximo de volteo
ø 3000 mm
Altura máxima de pieza
h 1950 mm
Peso máximo sobre la mesa
20.000 Kg

T22

Diámetro máximo de volteo
ø 2200 mm
Altura máxima de pieza
h 1750 mm
Peso máximo sobre la mesa
10.000 Kg

T16

Diámetro máximo de volteo
ø 1600 mm
Altura máxima de pieza
h 1700 mm
Peso máximo sobre la mesa
6.000 Kg

T12

Diámetro máximo de volteo
ø 1250 mm
Altura máxima de pieza
h 1600 mm
Peso máximo sobre la mesa
4.500 Kg

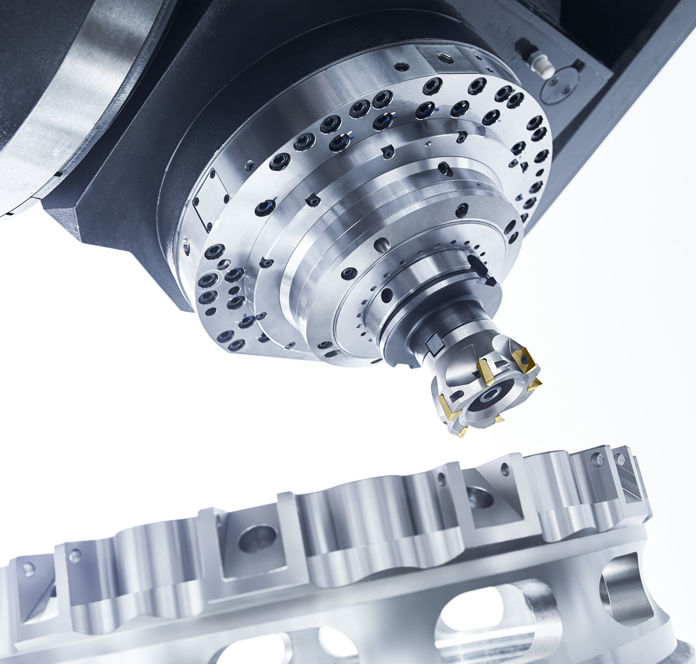

Cabezales

Dos modelos en opción:
THC / THR

Con giro automático contínuo, motor torque
y medición directa sobre el eje.

Cabezal THC

CABEZAL UNIVERSAL EJE B
Cabezal universal con plano de giro a 45º
-15º/+195º

Cabezal THR

CABEZAL HORQUILLA EJE A
Cabezal horquilla para mecanizado de ángulos negativos
-45º/+135º

T SERIES

PARA CONOCER MÁS A FONDO ESTE PRODUCTO

Ibamia, centros de mecanizado cnc, 5 ejes, mecanizado de piezas



T SERIES

Características destacadas

Automatización

Diferentes sistemas y niveles de automatización para una óptima adaptación a las particularidades de cada caso.

Ir a Automation Systems

Cuerpos estructurales de
máxima rigidez

Diseñados y calculados por el método de elementos finitos (FEM) para maximizar el rendimiento a lo largo de todo el ciclo de vida operativo de la máquina.

Ejes de gran dinámica

Que incorporan electrohusillos de hasta 12.000 rpm con potencias de 84 kW. Tecnología de vanguardia para usuarios avanzados.

Grandes volteos: hasta ø3600 mm

Hasta 22.500 kg de peso máximo admisible
para operaciones de fresado y 16.000 kg para
operaciones de torneado.

Almacenes de herramientas de
hasta 360 posiciones

Almacenes de cadena vertical servoaccionados por motores de alta dinámica, con 60-120-240-360 posiciones situados fuera de la zona de trabajo y separados de la estructura de la máquina.

Almacenes hasta 400 posiciones para herramientas y cabezales pesados

Almacenes tipo estantería ó rotativos de hasta un máximo de 400 posiciones gestionados por robot con brazo de doble pinza, que combinan cambio de herramienta con cambio automático de herramienta especiales y cabezales pesados (cabezales de mandrinado, cabezales angulares, ejes U...).

¿QUIERES SABER MÁS?


Contactanos para saber más sobre la SERIE T

CONTÁCTANOS
  • Descarga aquí el catálogo
