C SERIES

CENTRES D’USINAGE POUR LES GRANDES PIÈCES CIRCULAIRES

Grandes brides et bagues de roulement jusqu’à ø8000 mm

Le programme, composé par de grandes perceuses et tours, donne des solutions intégrales (machine et système de fixation de pièces) ainsi qu’une gestion optimale des grands volumes de copeaux et de liquide de coupe générés pendant le processus.

GAMME D’USINAGE

  • Grandes pièces circulaires

01

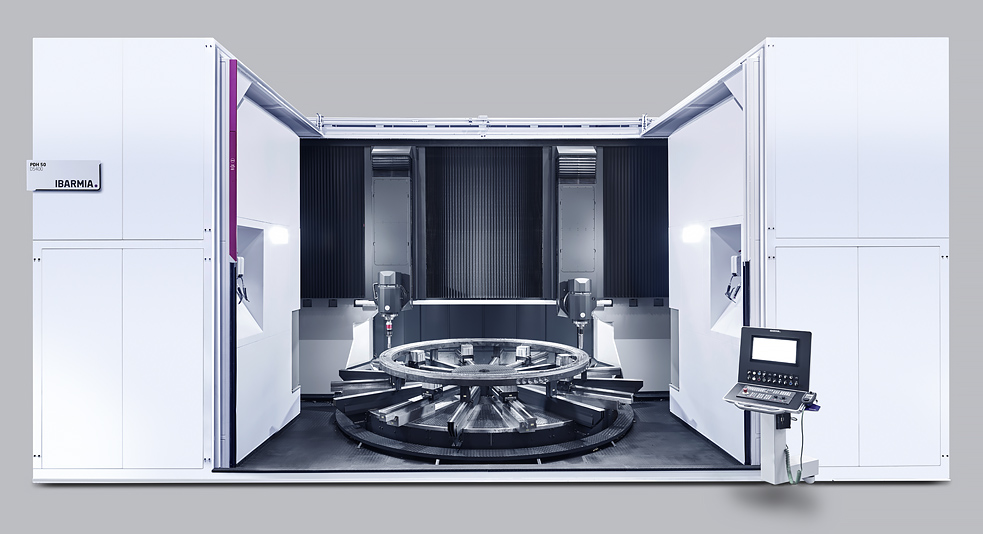

Centres de perçage

En architecture portail et colonne mobile

Centres de perçage en construction portail, avec une ou deux têtes en option qui agissent sur une table tournante centrale en pouvant travailler depuis le centre jusqu’à un diamètre maximal de 8000 mm. Gamme de têtes disponible pour les travaux de perçage vertical et horizontal à haut rendement.


Diamètre maximal de la pièce
ø8000 mm
Hauteur maximale de la pièce
600 mm

  • Tête V Classic

    Tête verticale avec transmission par système courroie-poulie.

  • Tête V Extreme

    Tête verticale avec électrobroche à couple élevé.

  • Tête H Extreme

    Tête axe B à rotation continue avec électrobroche à dynamique élevée.



Configurations par nombre de têtes

01

Architecture Portail

Centres de perçage avec une ou deux têtes en construction portail, qui permettent d’englober toute gamme de travail depuis le centre de la table jusqu’à un

diamètre maximal ø8000 mm.

  • Singulier
    Monotête

  • Dual
    Double tête

02

Colonne Mobile

Centres de perçage à une ou deux têtes opposées sur une structure à colonne mobile et une table rotative centrale pour pièces circulaires dediamètre de

diamètre maximal ø6000 mm.

  • Singulier
    Monotête

  • Dual
    Double tête

02

Centres de tournage

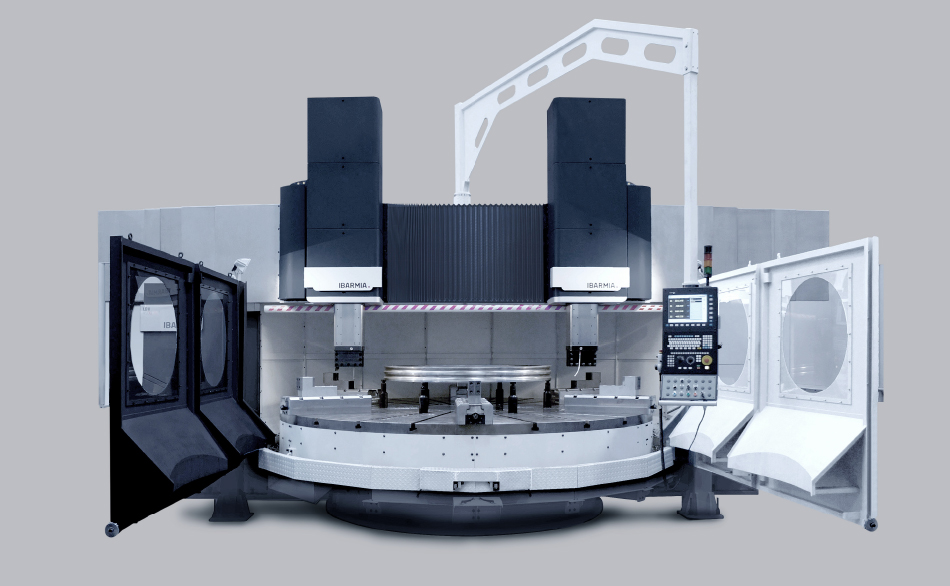

Tours verticaux sur structure portail

Tours verticaux sur structure portail avec corps en fonte, plateaux rotatifs avec sustentation hydrostatique et grandes puissances de rotation. Plusieurs possibilités de fixation : manuelle avec griffes indépendantes ou autocentrantes ; automatique par plateaux hydrauliques. Modèles MULTIPROCESS qui incorporent des axes vifs sur les RAM pour les opérations de tournage, fraisage, perçage, filetage, alésage et meulage.

Diamètre maximal de la pièce
ø8000 mm
Hauteur maximale de la pièce
1050 mm

  • Tête RAM

    Mesures : 350 x 350 mm.
    Sorties de bélier jusqu'à 1200 mm pour les pièces
    d’une hauteur maximale de 1050 mm.
