Z SERIES

CENTRES D’USINAGE À TABLE FIXE ET COLONNE MOBILE

Pour les pièces à géométrie longitudinale, travail pendulaire, ou retournement
sur diviseur jusqu’à ø2000 mm

Flexibilité sans limites grâce à la configurablité élevée donnée par la combinaison de table fixe et de colonne mobile depuis les modèles de base à 3 axes jusqu’aux plus avancés à 5 axes et multiprocessus.

GAMME D’USINAGE

  • Pièces extralongues
  • Pièces à diamètre moyen
  • Pièces hautes et/ou à grands diamètres



La Gamme

Pour technologies de fabrication

Z SERIES

CREATE
YOUR OWN MACHINE



Trois tailles de construction

Pour SK40 & SK50

Adaptés à chaque broche, puissance
et parcours.

Taille 4

Axe Y: 600 / 800 / 1000 mm - Axe Z: 900 mm

Hébergements

SK 40 HSK 63 CAPTO 6

Taille 5

Axe Y: 600 / 800 / 1000 mm - Axe Z: 1100 mm

Hébergements

SK 50 HSK 100 CAPTO 8

Taille 6

Axe Y: 1100 mm - Axe Z: 1100 mm (Op. 1300 mm)

Hébergements

SK 50 HSK 100 CAPTO 8



Parcours longitudinal

Jusqu’à 12.000 mm sur l’axe X

Parcours : 1600 / 2200 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 / 9000 / 10000 / 11000 / 12000 mm

Parcours transversal

Jusqu’à 1100 mm sur l’axe Y

Parcours : 600 / 800 / 1000 / 1100 mm

Parcours vertical

Jusqu’à 1300 mm sur l’axe Z

Parcours : 900 / 1100 / 1300 mm



Têtes disponible

Pour l'usinage dans
5, 4 ou 3 axes

Tête ZVH

4 axes en pointe d’outil.
Rotation automatique continue avec moteur direct. +/- 105º
Jusqu’à 20.000 rpm

Tête ZV

3 axes en pointe d’outil.
Broche principale à dynamique élevée.
Jusqu’à 20.000 rpm



Z SERIES

Caractéristiques principales

Depuis 1986

Une vaste gamme de modèles, fidèle au principe inspirateur : qualité, précision, flexibilité sans limites et une ergonomie supérieure.

Colonne mobile

Nous sommes les spécialistes ; plus de 30 ans nous cautionnent. Isolation de tous les corps structurels X/Y/Z.

Zero Gravity Design

Colonne monobloc à encolure fixe qui permet des conditions identiques de coupe sur tous les points du parcours sur l’axe Y.

Magasin et changement automatique d’outils

En dehors de la zone de travail, pour éviter des interférences. Solidaire au chariot sur lequel la colonne réalise le mouvement longitudinal, permet des changements sur n’importe quelle position de l’axe X.

Flexibilité illimitée

De configuration : nous répondons à presque tout ce que vous pouvez imaginer.
D’application : il n’a jamais été possible de faire autant de choses sur un même équipement.

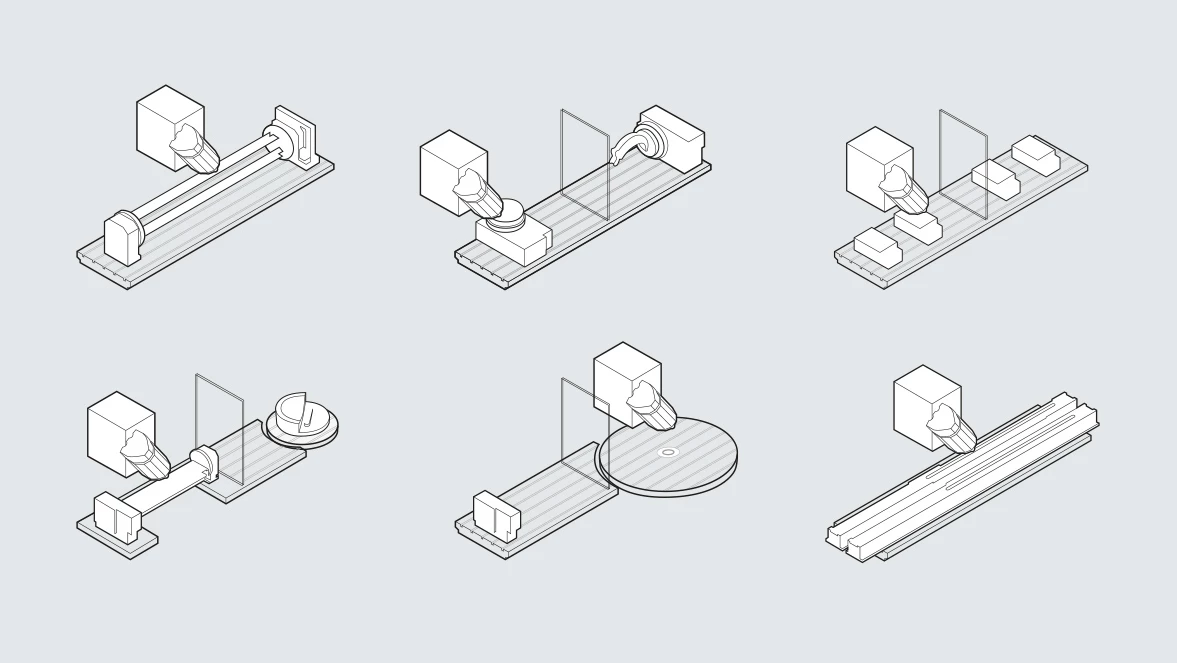

Combinaison de diviseurs sur table fixe

Diviseurs d’axe vertical intégrés sur le banc et/ou diviseurs de bureau avec possibilité d’utilisation horizontale et verticale.

Grands retournements : diviseurs décentrés jusqu’à ø2000 mm

Combinaison de table fixe et diviseurs d’axe vertical pour l’usinage à 5 axes de pièces jusqu’à ø2500 mm.

Suppression de la table de travail standard

Pour les opérations sur les diviseurs d’axe horizontal (outillages trunnion) dont le diamètre de retournement le requiert.

Tables spéciales ; vaste variété de solutions spécifiques

Tables déplaçables pour usinage de pièces de longueur et de forme variables, outillages par point zéro, systèmes de vidange, fixation magnétique, etc.

Ergonomie

Une machine pensée pour l’opérateur : proximité, accessibilité pleine et une zone de travail qui facilite une évacuation optimale des copeaux. Un guidage commun pour le panneau mobile (avec rotation à 360º) et escalier d’accès (optionnel) permet de couvrir toute la longueur de la machine.

Nous mettons le focus sur vous

« Nous voulons que vous ayez la machine qui vous convient,
et non pas celle qui nous convient »
