ZLV5_90.10 EXTREME
Una solución que se adapta a cada longitud: producción pendular y tubos de hasta 8500 mm.

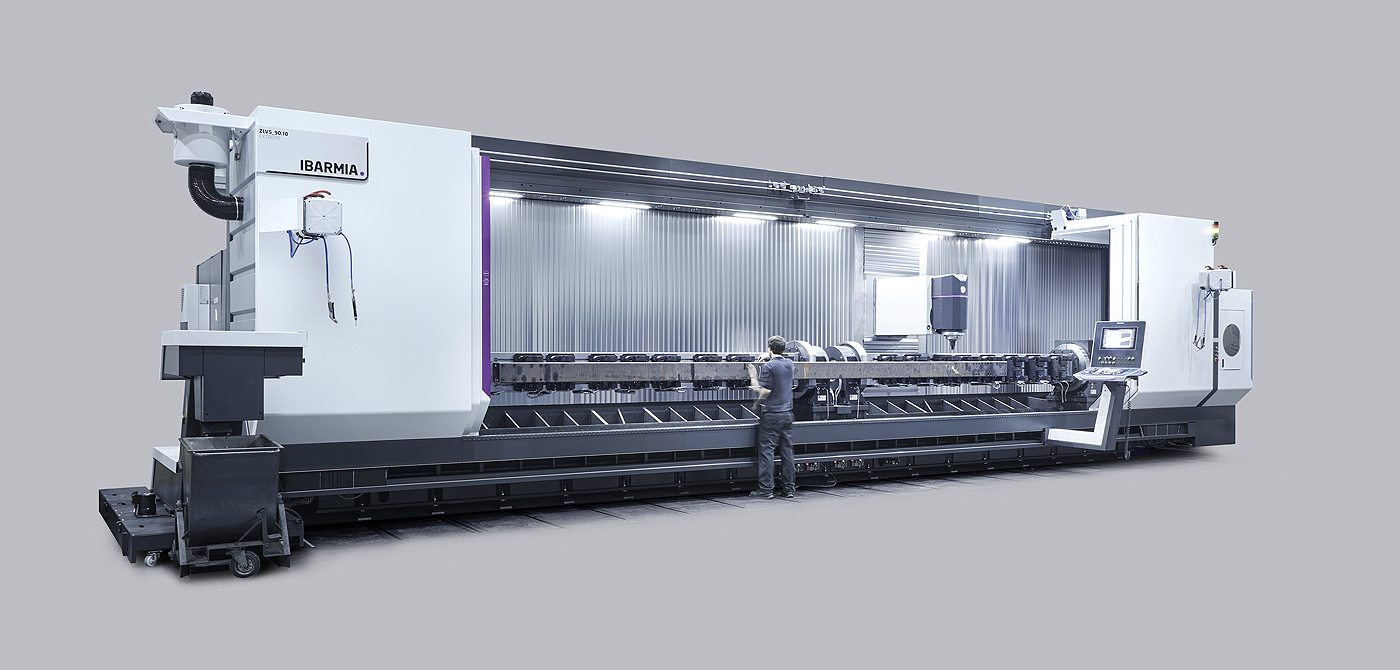

La Machine of the Month de este mes es la IBARMIA ZLV5_90.10 EXTREME, una solución de columna móvil desarrollada para el mecanizado de componentes tubulares destinados al sector agrícola. El proyecto responde a una necesidad clara: combinar productividad en piezas cortas con capacidad para taladrar tubos de hasta 8500 mm, manteniendo un amarre adaptado a diferentes geometrías y longitudes.
La máquina ofrece recorridos de 9000 x 1000 x 950 mm. Su cabezal vertical incorpora un electrohusillo SK50 de 84 kW y 452 Nm y hasta 12.000 rpm. Además, se completa con un almacén IBARMIA de 50 herramientas.

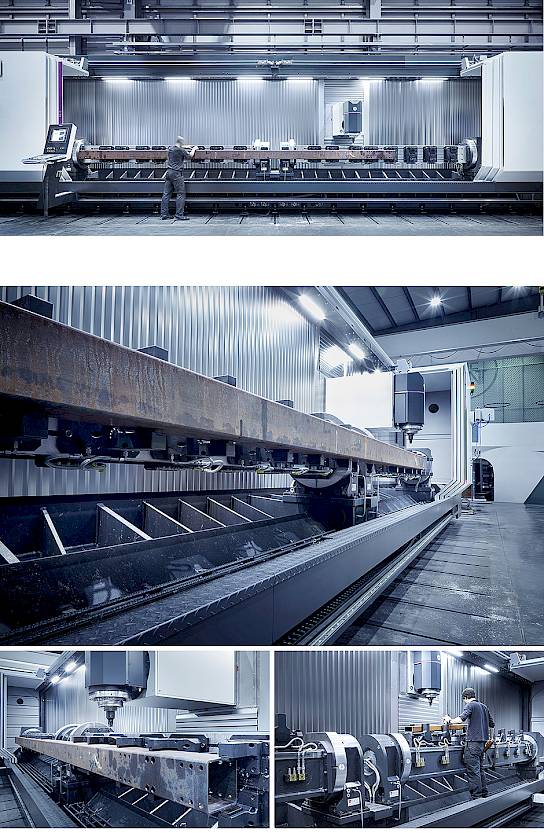

Pero el valor diferencial de esta Z SERIES EXTREME está en la configuración de su área de trabajo. La mesa fija ha sido sustituida por dos trunnions de 4100 mm sin apoyo intermedio, con un rango de giro de ±90°. Cada uno integra ocho mordazas neumáticas, con una fuerza de amarre de 20 kN por mordaza, postizos de cambio rápido y una flotabilidad de ±2 mm.
Esta configuración de utillajes permite adaptar el amarre a las características de cada tubo. La flotabilidad de las mordazas absorbe pequeñas variaciones durante la sujeción, mientras que los postizos intercambiables facilitan la adaptación a diferentes referencias sin sustituir el conjunto completo. El sistema neumático aporta, además, un accionamiento controlado e integrado en el proceso de mecanizado.
La doble configuración permite trabajar de dos maneras. Las piezas de hasta 3900 mm pueden mecanizarse en modo pendular: mientras la máquina trabaja en una zona, la siguiente pieza puede prepararse en la otra. Para componentes de mayor longitud, se retira la pared divisoria y ambos trunnions trabajan conjuntamente, creando una única estación preparada para el taladrado de tubos de hasta 8500 mm.
El resultado es una solución que no se limita a ampliar el recorrido longitudinal. Integra máquina, ejes giratorios, utillaje y amarre neumático para adaptar el proceso a diferentes longitudes de pieza, reducir tiempos no productivos y mantener el control del componente durante todo el mecanizado.
